Red de Parques sobre el Río Tizates

El proyecto Red de Parques (RDP) es el proyecto final para titulación de nuestros egresados de la maestría. Este proyecto tiene el propósito de entender la importancia de la visión sistémica, para crear propuestas apropiadas al contexto local y para generar procesos regenerativos, basados en el aprovechamiento de los recursos presentes y potenciales.

El proyecto Red de Parques (RDP) se sitúa a lo largo de más de 600 mt. de cauce del río y toma la forma de un parque lineal desde su inicio en Otumba hasta el andador de la calle del Vergel en la ciudad de Valle de Bravo. Potencialmente, el proyecto RDP impactará sobre los más de 1700 m. de río hasta su desembocadura en la zona de la Peña.

Origen del proyecto Red de Parques

Este diseño surgió de la actividad de narrativa del lugar del puente de Otumba que se realizó en el seminario de lectura del lugar, en colaboración con los compañeros del equipo Otumba. El llamado andador Otumba (imagen 1, 2, 3 y 4); ubicado en la intersección de la Av. Toluca y el cauce del río Tizates, fue seleccionado como parte del ejercicio. Este proyecto es el resultado de visualizar elementos propios de la esencia natural y social del barrio; con el fin de plantear mejoras a partir del potencial expuesto.

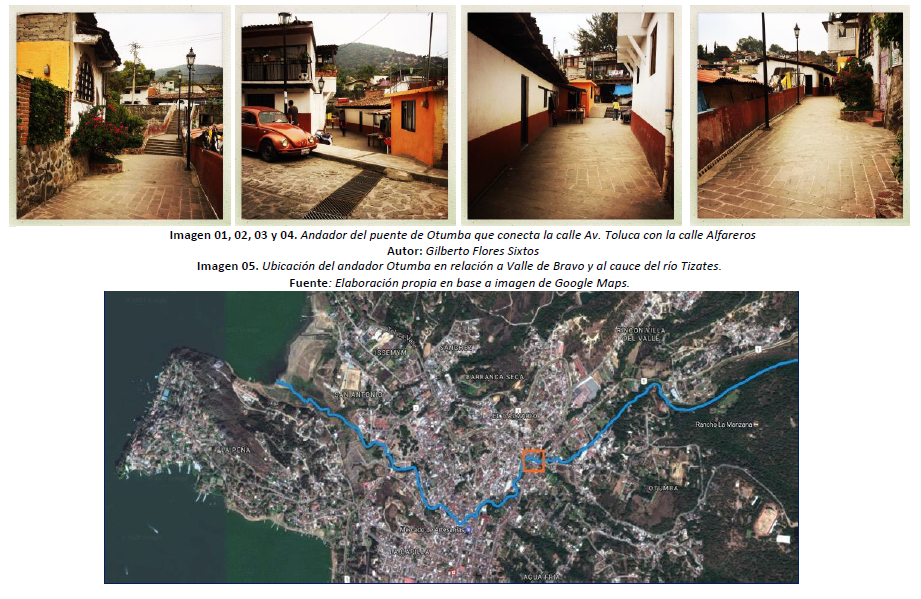

Se estudió la zona al nivel del área del puente de Otumba (imagen 5) y del barrio completo; se encontró una conexión a muchos niveles con los barrios vecinos. Los patrones observados dan razón de una esencia alfarera a punto de desaparecer; además de una desconexión total con un río contaminado por parte de los habitantes de la zona. Investigando a nivel de la cuenca; es evidente el impacto negativo del río Tizates sobre las aguas de la Presa Valle de Bravo,  y para todo el sistema que se beneficia de ellas.

El proyecto andador Otumba y el proyecto de RDP que veremos a continuación, pretenden la regeneración socio-ambiental de un espacio urbano estratégico; y de un grupo de barrios, y aspira a convertirse en un detonador de proyectos para el resto del sistema.

Narrativa del lugar y patrones ambientales, arquitectónicos y socio-culturales

El barrio de Otumba es un punto lleno de matices gracias a su tradicionalismo y la cercanía de la zona turística del centro de la ciudad. Es un barrio modesto que desde la época de los matlazincas se caracterizó por el oficio de la alfarería en barro y que ahora sufre por verlo desaparecer.

Historia

De acuerdo a la narrativa de García Nelo, Otumba; al igual que todos los barrios de Valle de Bravo, experimentó un cambio radical con la construcción de la presa en 1947, que le Imprimió al pueblo un sello de pueblo colonial con gran atractivo turístico y que provocó un rápido crecimiento en la zona.

Para Otumba una de las consecuencias de esta evolución fue la carencia de espacios para la extracción del barro; materia prima para la realización de su principal actividad económica. La privatización de predios del Calvario, Otumba y Barranca Seca, de donde se extraía el barro, tuvo gran influencia en este proceso de cambio. Actualmente solo sobreviven algunos comercios como el mercado de artesanías y el Centro Ceramista de la calle Alfareros, que surgió a manera de colectivo de artistas luchando por no desaparecer (imagen 06) (Flores, 2017).

Arquitectura

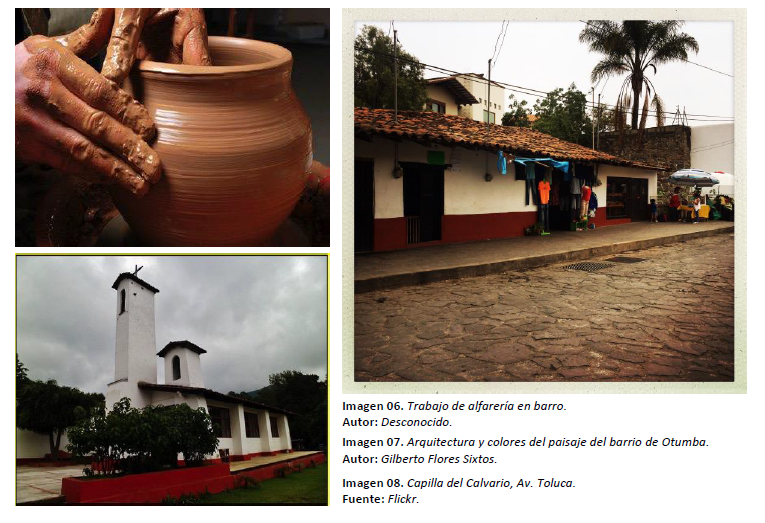

Gracias a la lectura del lugar podemos identificar patrones arquitectónicos, ambientales y socio-culturales en Otumba. En la arquitectura vernácula se ve la influencia de las características ambientales del clima templado; su larga temporada de lluvias de verano, que genera patrones de techos altos e inclinados a base de madera y teja de barro, grandes aleros, muros de adobe gruesos con recubrimientos para protegerlos de la humedad del subsuelo y del ambiente; además de tener elementos de la arquitectura colonial (imagen 07) (Bianconi, 2015).

Patrones socioculturales

Como en toda la región de Valle de Bravo, Otumba emana un sincretismo entre celebraciones indígenas y católicas; siendo Otumba sede de algunas a lo largo del año. La capilla del Calvario; que se encuentra a tan sólo 85 m del puente de Otumba, es sede de múltiples celebraciones locales durante distintas épocas del año con severas afectaciones al tránsito vehicular (imagen 08).

Conociendo la historia del barrio y analizando estos patrones, podemos evidenciar una esencia alfarera muy disminuida pero que vive en el corazón de los habitantes de un barrio de tradición y orgullo en Valle de Bravo. Otumba y otros barrios se han desconectado de su río, menospreciado el líquido que alguna vez fuera materia prima para su actividad económica principal.

También podemos reconocer algunas características que denotan la presencia, en Otumba, de un sistema con elementos interdependientes e interrelacionados y que cumplen una función.

Análisis del Lugar

Otumba se delimita desde sus orígenes por el río Tizates y la zona montañosa de Monte Alto y está rodeado por los barrios del El Calvario, Agua Fría y Barranca Seca. Analizando la zona, encontramos que el puente de Otumba forma parte de un sistema de callejones y puentes que conectan tres distintos barrios y que tiene como común denominador el cauce el río. (Imagen 09)

Estos callejones, que funcionan como pequeños laberintos (algunos de no más de 90 centímetros de ancho), se vuelven testigos, no sólo del flujo del agua, sino también del flujo de personas que da vida al lugar a través de las actividades cotidianas. Curiosamente, la ubicación de estos andadores coincide con los límites de los barrios y da cuenta de una necesidad emergente de conexión entre ellos.

Río Tizates

El río Tizates, además de ser el único que fluye por el pueblo de Valle de Bravo; es una de las vertientes que alimentan a la presa con más contaminantes (residuos de aguas negras, aguas grises y basura) y uno de los que representan mayor riesgo para la salud (mayor concentración de fósforo, nitrógeno, cloriformes y enterococos fecales) (PROCUENCA, 2014).

Este río pertenece a su vez a un subsistema de arroyos que alimentan la presa Valle de Bravo, componente clave del sistema Cutzamala, encargado de suministrar una gran cantidad de agua a la Ciudad de México (Enciso, 2012), y por lo que entendemos a mayor escala el impacto sistémico de la contaminación (imagen 10).

Problemas, potenciales y capitales del lugar

Problemas Socio-ambientales

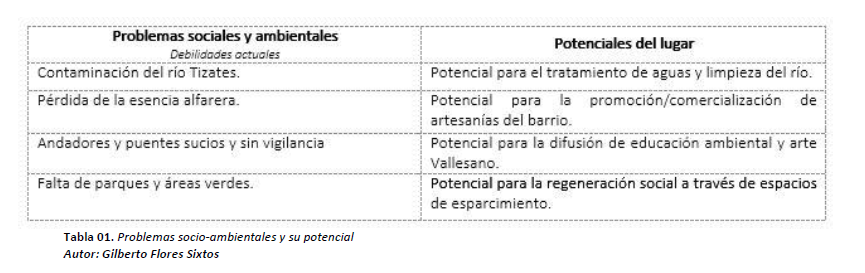

Existen en el sitio una serie de problemas socio-ambientales que avistan un potencial proyecto para lograr una mayor salud sistémica a través del tiempo (Tabla 01).

El lugar objeto de este análisis tiene el potencial de convertirse en un espacio para la comunidad que brinde al barrio de un área de esparcimiento para el disfrute de niños y adultos. Además, los habitantes de este sector podrían encontrar en este andador una solución para recuperar su esencia alfarera perdida ya por varias décadas y mostrarse al mundo.

Por otro lado, Otumba necesita reconciliarse con su río; al que literalmente le ha dado la espalda por muchos años, producto del crecimiento no planeado y a una débil legislación.

Entre los capitales con los que cuenta el lugar, podemos apuntar al cauce del río y los arboles existentes como un recurso natural importante a aprovechar; ya que tienen el potencial para lograr espacios agradables y darnos un servicio ecosistémico de espiritualidad beneficiándonos con espacios para el disfrute (Imagen 11).

Colaboradores e Instituciones Involucradas

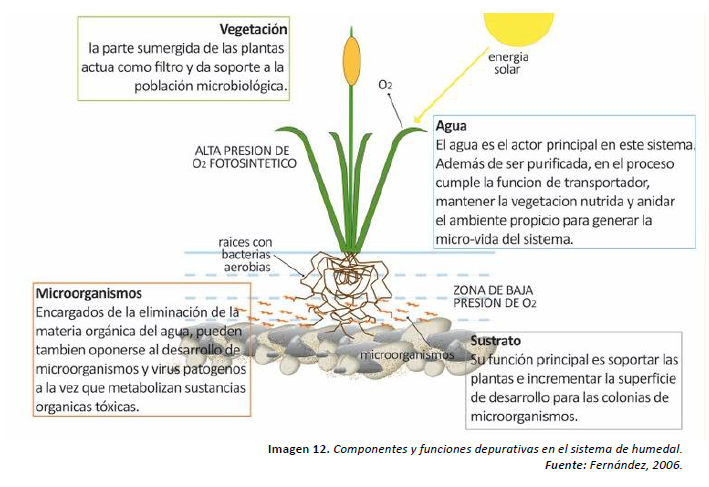

La inclusión de recursos externos, como ciertas especies de plantas aptas para la fitodepuración en el flujo del río (imagen 12) (Fernández, 2006), tiene el potencial de ayudar a la limpieza de las aguas contaminadas y permitir el regreso de la biodiversidad, del agua limpia y de un servicio de provisión ecosistémica fundamental (Montañana, 2017).

Los actores de interés para dicho fin serían PROCUENCA, por su conocimiento de la calidad de las aguas del río, y el grupo de especialistas de la Universidad del Medio Ambiente, UMA.

Por otra parte, la narrativa del historiador de Valle de Bravo, Arturo García Nelo, y el liderazgo de algunos exlíderes alfareros como Isaac Vargas, son parte del capital humano y tienen el potencial de retroalimentar las propuestas de intervención y ayudar en la convocatoria de vecinos interesados.

Fundaciones y Asociaciones Civiles

Aprovechar el potencial del capital social como son las fundaciones y asociaciones civiles activas en Valle de Bravo, PROCUENCA y En Tequio, así como los artesanos del Centro Ceramista y El Alfar, ayudarán a la implementación del proyecto, a la promoción de información ambiental y a la rápida apropiación de los usuarios con talleres y otros eventos.

La UMA y su equipo de maestrantes, y los especialistas del taller del Arq. Alejandro Filloy, ofrecen un potencial para el adecuado diseño y construcción. El comité de vecinos de los tres barrios tiene el potencial de colaborar en la limpieza del río, (imagen 13) y empoderarse del proyecto para facilitar su mantenimiento.

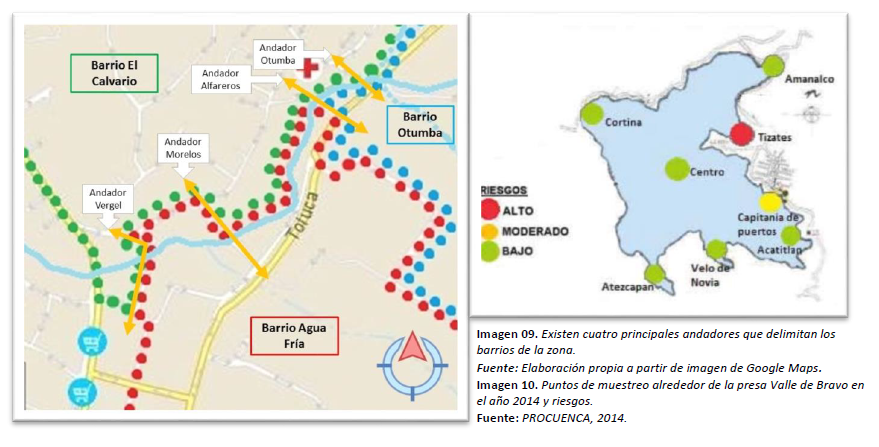

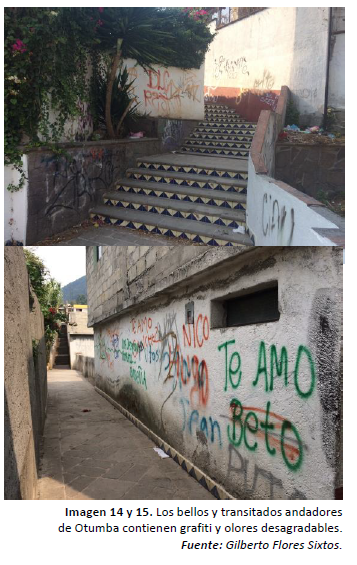

Existe potencial para un diseño arquitectónico que incorpore el capital transformado de los puentes y callejones existentes (imagen 09 y 10); utilizando además las bardas y tuberías que delimitan el cauce del río (imagen 14 y 15).

Se presentan como actores de interés el Ayuntamiento, por los permisos para el uso de la infraestructura urbana, Taller AF, como constructor local, y la Fundación En Tequio con su programa de murales.

Recursos Gubernamentales

No menos importante es el apoyo gubernamental, local y federal, así como las fundaciones mencionadas en el capital social, ya que tienen un potencial para la materialización de este proyecto y la obtención de recursos financieros.

Para poder detonar este proyecto se pretende aprovechar sinergias entre los distintos capitales que potencialicen el impacto del proyecto. Tal es el caso de Taller AF; que conoce el capital transformado y puede sacar el mejor provecho de la estética de los callejones y las altas bardas que delimitan el río.

La Fundación En Tequio organiza periódicamente actividades de acondicionamiento en espacios públicos de la zona (imagen 16) y aprovecharía el capital natural. La comunidad de alfareros puede obtener recursos financieros del gobierno para la organización de talleres de promoción de alfarería (imagen 17).

Contaminación del agua y tratamiento

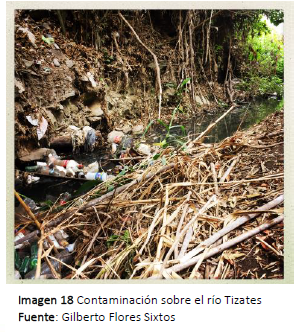

El río Tizates en una de las vertientes que alimentan a la presa de Valle de Bravo con más contaminantes y uno de los que representan mayor riesgo para la salud (imagen 18). Es por eso que; se propone apelar al servicio ecosistémico de regulación de la calidad del agua, e implementar un tratamiento de aguas residuales con un humedal artificial en el proyecto del RDP.

Por ésta razón se realizó un estudio de los diferentes tipos de humedales artificiales, (superficial y sub-superficial) y de las plantas que son más adecuadas y que pueden usarse en Valle de Bravo, que incluye las espadañas, los juncos, el tule y los carrizos (imagen 19, 20 y 21) (Montiel, 2014).

Paradójicamente, el río que brindaba un servicio de provisión para los alfareros y habitantes del barrio, actualmente, gracias a las actividades humanas y sus prácticas degenerativas, se ha convertido en un problema de salud. Los habitantes de Valle de Bravo tiene la oportunidad de revertir éste problema y atender el rol regenerativo con un sistema de humedales y evitando el aumento en la contaminación.

Propuesta de intervención

Se propone crear una red de parques iniciando en el andador Otumba; enalteciendo la esencia alfarera del lugar y apoyándose en los esfuerzos de la sociedad civil organizada para el cuidado de los recursos naturales contaminados; así como de la creación de oportunidades de desarrollo para la población (imagen 27).

Se trata de aprovechar el sistema de andadores existentes (imagen 09) y la existencia de algunos espacios aledaños disponibles; tanto públicos como privados (imagen 11), para la habilitación de espacios de esparcimiento como parques y plazoletas. Ver imágenes de casos análogos (imagen 24, 31 y 33).

Ejes rectores del proyecto

Los ejes rectores del proyecto son:

• Áreas recreativas para los niños y adultos.

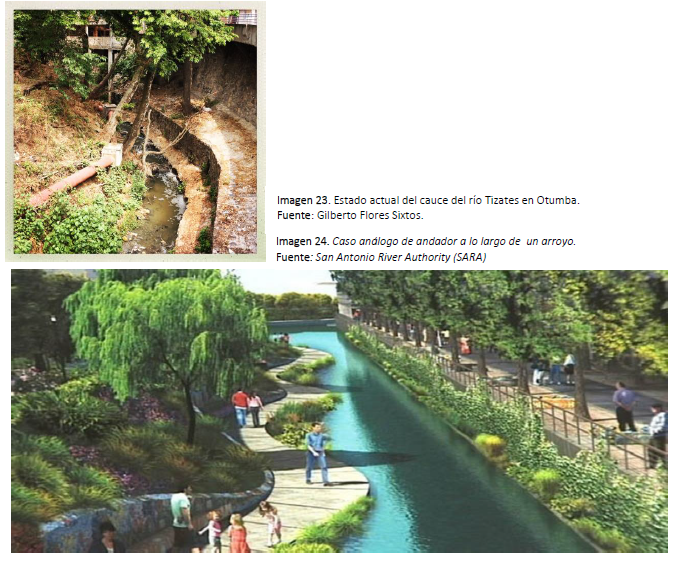

• Andadores entre los puentes con diseño incluyente (imagen 24).
• Esquema de difusión de información para el cuidado ambiental, y murales.
• Taller de alfarería impartido por artesanos locales.
  Actividades organizadas por fundaciones trabajando en Valle de Bravo.
• Sistema de humedales artificiales para el saneamiento del agua del río.

En éste punto se supondría un estudio técnico y un levantamiento topográfico riguroso para comprobar su viabilidad, sin embargo no será contemplado para el presente ensayo.

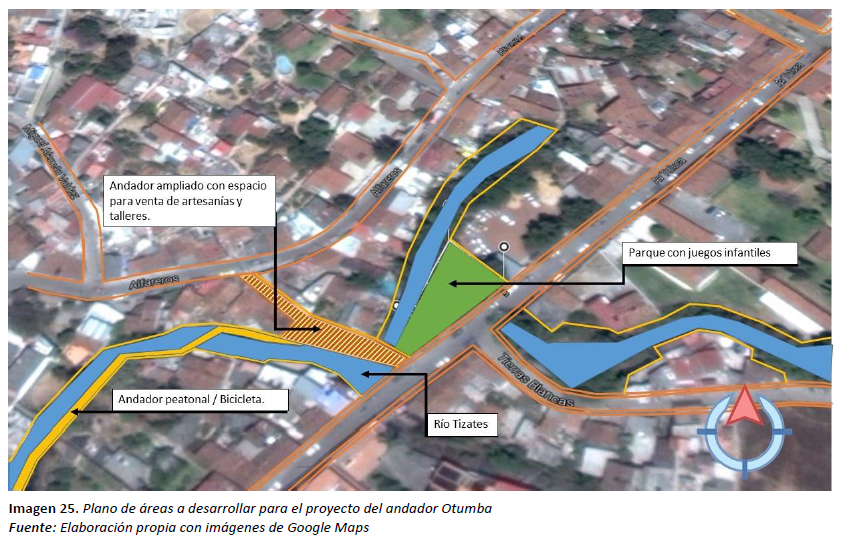

El proyecto de acupuntura sistémica será el andador de Otumba (imagen 25) ya que cuenta con el potencial de dar la pauta para generar una red de pequeños parques urbanos a lo largo del cauce del río desde Otumba hasta su desembocadura en la zona de La Peña (imagen 28).

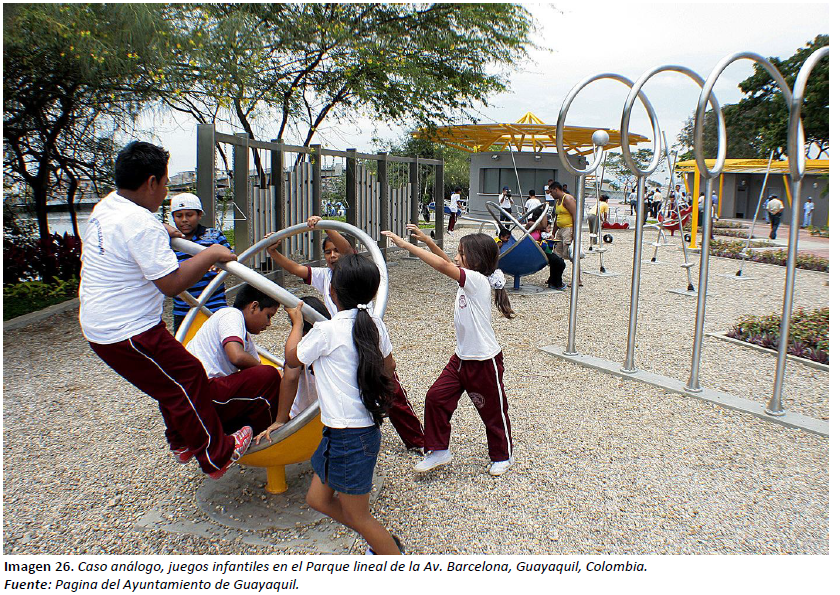

En este puente se propone una ampliación del espacio de andador para facilitar la impartición de talleres y actividades deportivas, accesible para todo público, con acceso al cauce de río y a un andador, y con una zona para juegos infantiles (imagen 26), además de equipamiento urbano y óptima iluminación.

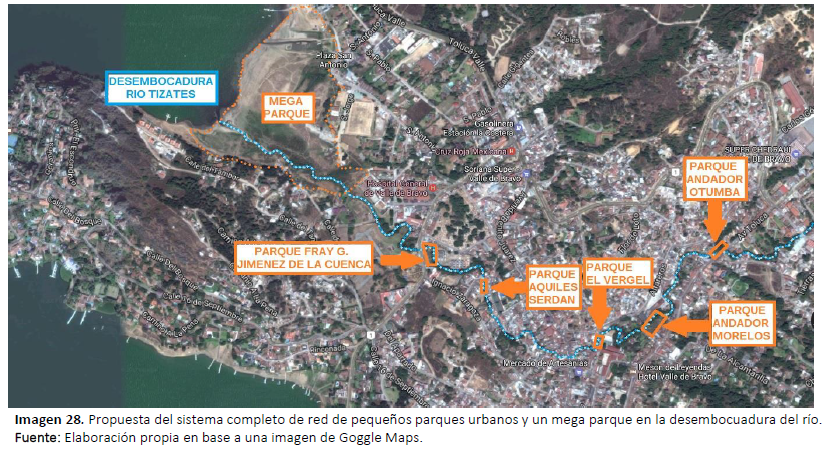

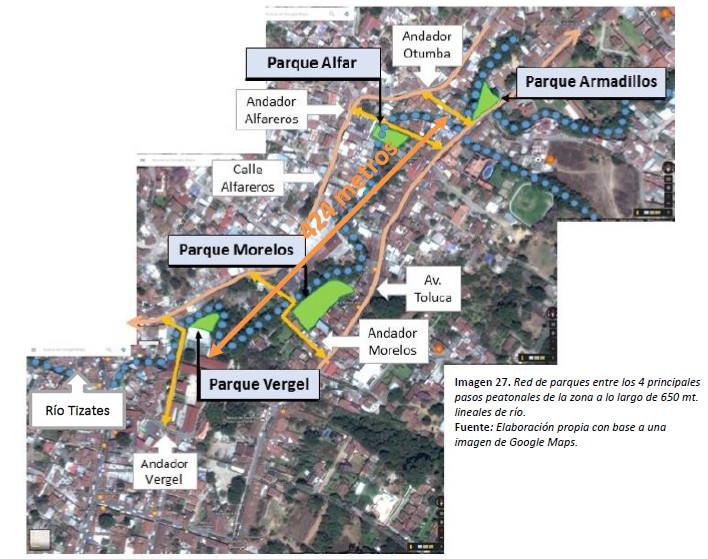

Siguiendo al proyecto del andador Otumba, se planea conectar y remodelar los siguientes andadores y puentes (Alfareros, Callejón Morelos, Callejón del Vergel) (imagen 27).

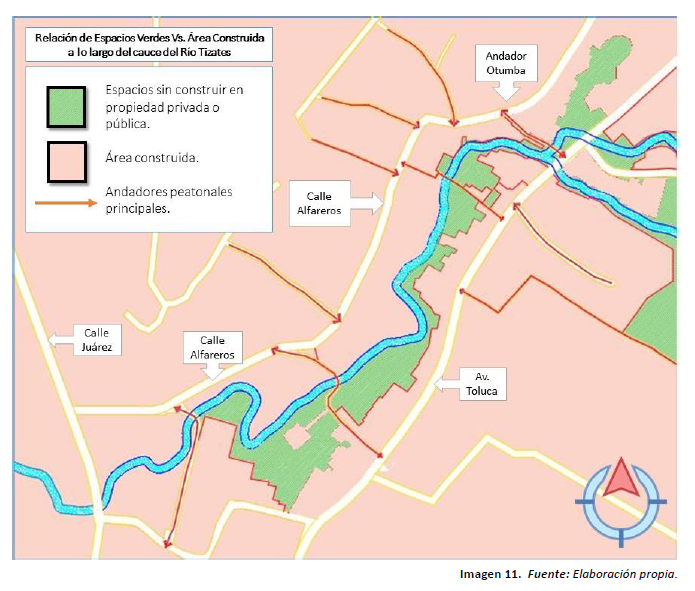

Se han ubicados predios privados y espacio público (imagen 11) y se contempla la posibilidad de que sean adquiridos o cedidos por el Ayuntamiento para la construcción de nodos con áreas recreativas.

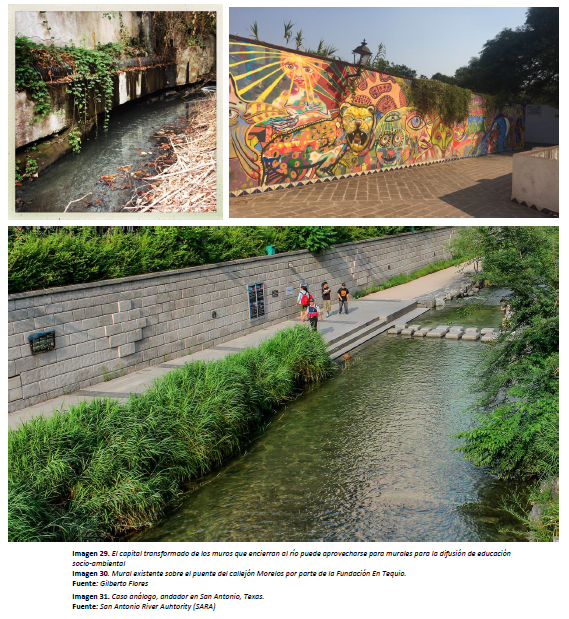

En el espacio alrededor del río, identificamos elementos del capital transformado; como bardas y tuberías de drenaje expuestas; (imagen 29) que sirven para la elaboración de murales y contenidos educativos (imagen 30), aprovechando el trabajo previo de fundaciones locales.

Tratamiento de Aguas Residuales

El puente de Otumba, que se ubica a 1.7 km. de la desembocadura del río (imagen 05), es uno de los primeros contactos que tiene el Tizates con la ciudad y tiene la oportunidad de protegerlo.

Es por eso que se analizó la posibilidad del tratamiento de aguas residuales con un humedal de tipo superficial en el proyecto. La construcción de un humedal artificial sobre este río, se presenta como una tecnología sustentable y con bajo costo de operación (mantenimiento), y un gasto menor de energía.

Humedales superficiales como solución

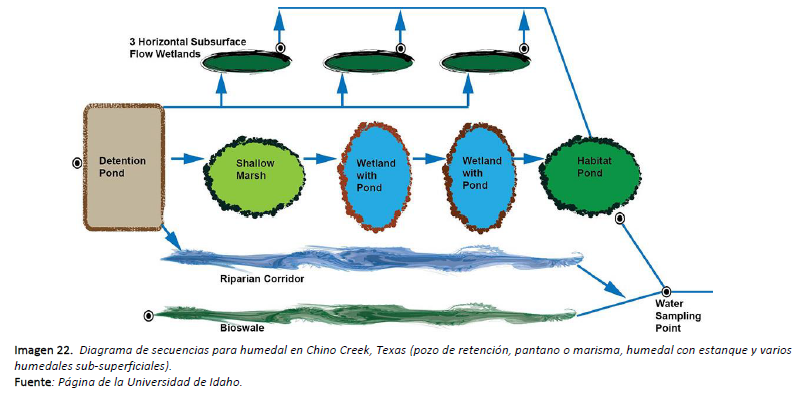

La elección de instalar un tipo de humedal frente a otro radica en la composición de las aguas residuales; en muchas ocasiones se utiliza una combinación de diferentes tipos de humedales.

Otra cosa que es importante considerar en el diseño de un humedal superficial es el flujo del agua supere la resistencia por fricción del mismo sistema; impuesta por la vegetación, la capa de sedimentos, las raíces y los sólidos acumulados.

La mejor solución en cuanto a construcción, es que el fondo del humedal tenga suficiente inclinación para permitir un drenaje y evitar el desbordamiento en las partes altas, debido al incremento en la resistencia al flujo. Además se debe contar con una etapa preliminar de separación de sólidos (evitar obstrucciones); con un tratamiento inicial (tanque séptico) para sedimentación de sólidos y soluciones técnicas para garantizar la introducción uniforme del líquido a través del humedal (imagen 22). (Montiel, 2014).

Sistema de humedales sub-superficiales en el proyecto RDP

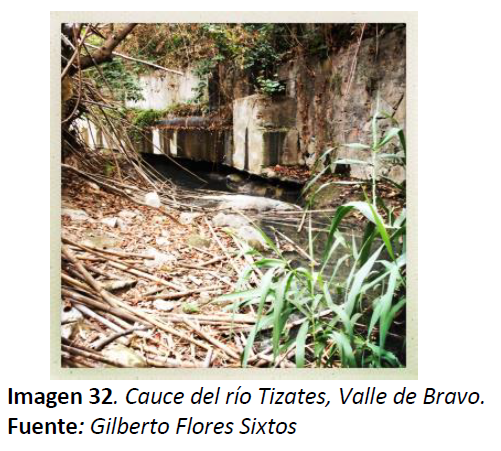

En el caso particular del proyecto RDP, se concluye que el espacio en esta área es insuficiente para la implementación de un humedal del tipo superficial; debido a la gran cantidad de área inundada que necesita y la posibilidad de desbordamientos durante una crecida; sin embargo no se descarta la posibilidad de que se instale un humedal río arriba en una zona de menor densidad.

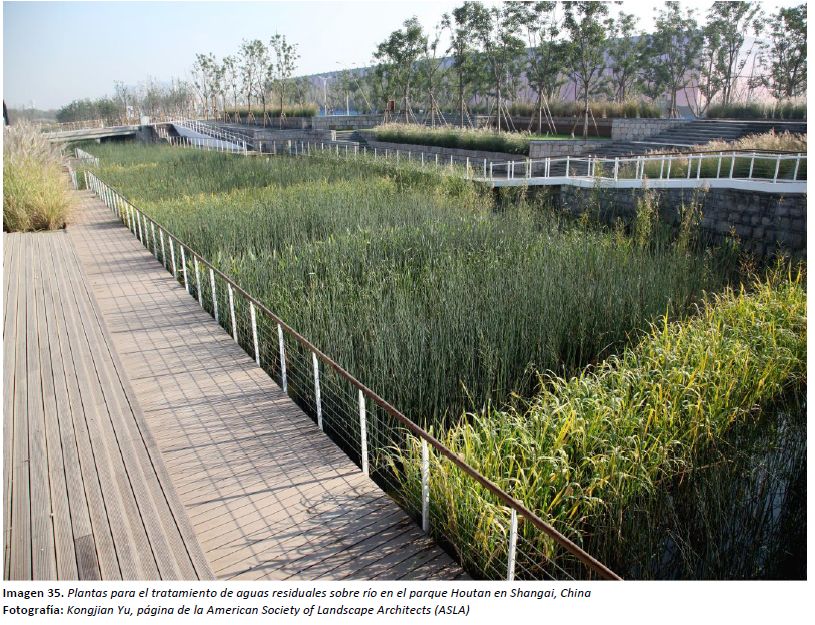

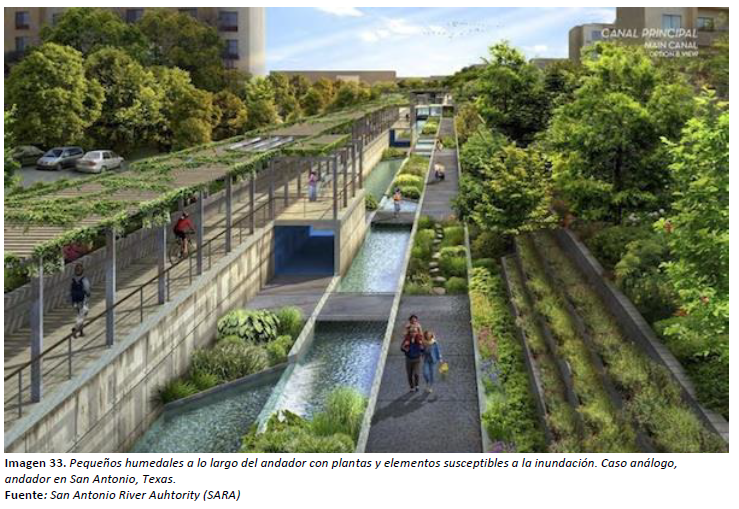

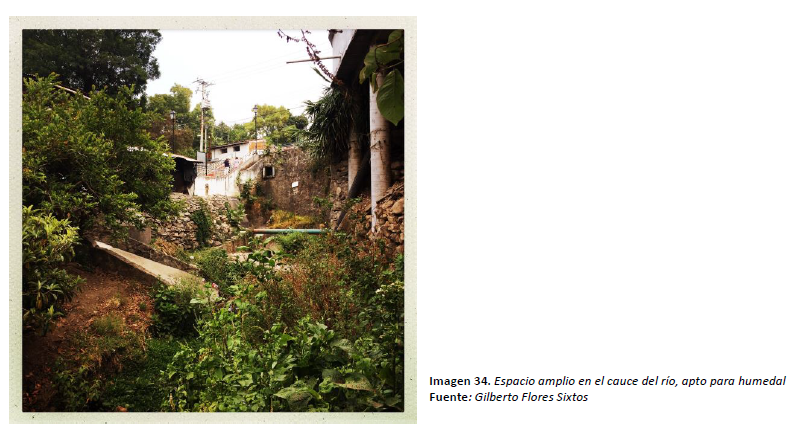

Lo que si es una posibilidad es la construcción de pequeños humedales superficiales donde el espacio lo permita; también de sistemas sub-superficiales en tramos del río que pudieran techarse con una losa de concreto y sirvan de espacio público. Se propone entonces, un sistema de jardineras y pequeños humedales a lo largo de los más de 600 metros lineales de andadores (imagen 33).

Conclusiones

Una buena práctica regenerativa interviene un ecosistema que integra sistemas naturales y humanos para crear y mantener una mayor salud para ambos; y no solamente para el medio ambiente.

Cumplir éste propósito implica una mejora en la calidad de vida de los afectados; a través de la reconexión de las aspiraciones y actividades humanas, con la evolución de los sistemas naturales identificados en el sitio.

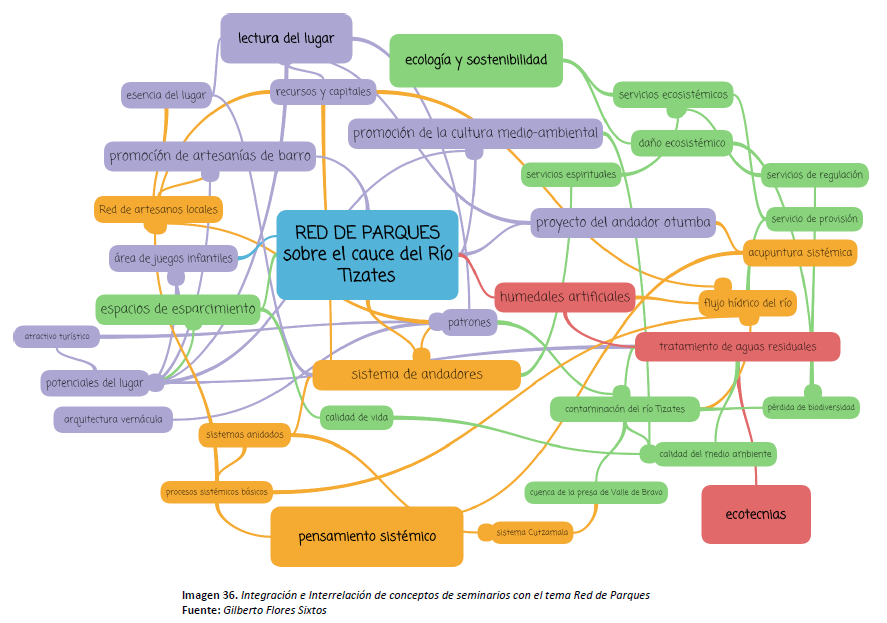

Todas las cosas que habitan un ecosistema están conectadas a través de redes de relaciones de las cuales dependen para su supervivencia; (Stone, 2012) y es por esto que es necesario contar con visión sistémica y una estructura de relaciones multi-disciplinarias (imagen 36).

El denominado “andador Otumba” se presenta como un espacio contaminado y deteriorado, en el cual se pretende intervenir en el entendimiento; de que no basta con aspirar a mitigar los efectos de la actividad humana sobre éste lugar; sino lograr que la gente tome su lugar otra vez como parte de la naturaleza y se apropie del proyecto.

El espacio remodelado permitiría que los habitantes de los barrios cercanos de Otumba, El Calvario y Agua Fría, se reencuentren con el Río Tizates; y de esta forma atestigüen su regeneración paulatina y el retorno de la biodiversidad; para lo que habrá que asegurar contribuir a su regeneración; a través del empoderamiento de la gente con relación al proyecto, para su difusión, uso y mantenimiento.

Conoce mas proyectos de los estudiantes Maestría en Arquitectura, Diseño y Construcción Sustentable, en Universidad del Medio Ambiente.

Autoría:

Escrito por Gilberto Flores Sixtos (Estudiante de la Maestría en Arquitectura, Diseño y Construcción Sustentable)

Editado por Natalia Moguel (Estudiante de la Maestría en Arquitectura, Diseño y Construcción Sustentable)
